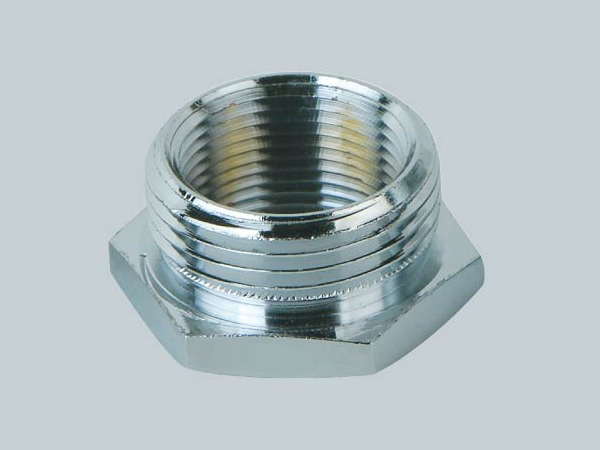

| 變徑管接頭D95-1 | |||||
| D95-1 | 變徑管接頭 | ||||
| 外羅紋 | 內羅紋 | d2 | d3 | I | b |
| M20×1.5 | M16×1.5 | 17.7 | 16.8 | 11 | 3 |
| M20×1.5 | M16×1.5 | 17.7 | 16.8 | 11 | 4 |
| M27×2 | M20×1.5 | 24 | 21 | 13 | 4 |
| M33×2 | M27×2 | 30 | 28.2 | 15 | 4 |
| M42×2 | M33×2 | 39 | 34.5 | 17 | 4 |
| M48×2 | M42×2 | 45 | 44 | 19 | 4 |
| M60×2 | M48×2 | 57 | 50.5 | 20 | 4 |
| 標記：M33×2-M20×1.5 D95-1 | |||||
